工藝：不銹鋼采用冷加工。
尺寸：無縫1/2"-20"(DN15-DN500) 有縫1/2"-48"(DN15-DN1200)
標準：GB/T12459，GB/T13401，SH3408，SH3409，HG/T21631，HG23635，ASME B16.9，MSSSP-43，DIN2605，JIS B2313
壁厚：SCH5S-SCH160
材質：317L、310S、304H、Duplex2205、321/321H、904L以及304L、316L
工欲善其事，必先利其器
精良的設備代表著企業擁有強大的生產能力，比確保卓越的產品品質。
先進、精良的生產設備，為產品品質提供了強有力的保障。規范化的生產管理體系，也確保了華鼎的生產加工實力。
1、進料：材料復驗、標識確定及轉移。 2、下料：材料復驗、標識確定及轉移、尺寸控制標識轉移。 3A、檢驗：尺寸及外表質量控制。 3B、表面處理：表面摩擦系統數控制。 4、成型：尺寸、外觀控制；標識轉移；壓力控制。 5A、熱處理：溫度控制。 5B、檢驗：硬度、形位尺寸檢驗控制。 5C、校形：形位公差控制。 6、金加工：形位尺寸控制。 7、坡口檢驗：精坡口尺寸控制。 8、酸洗/鈍化：酸洗時間外表控制。 9、表面處理：內外觀控制。 10、無損探傷：內部質量控制。 11、酸洗/鈍化：酸洗時間外表控制。 12、標識：按用戶要求及標準控制。 13、成品檢驗：按標準做抽樣檢驗控制。 14、包裝。 15、儲運：按規范及用戶要求進行質量控制。

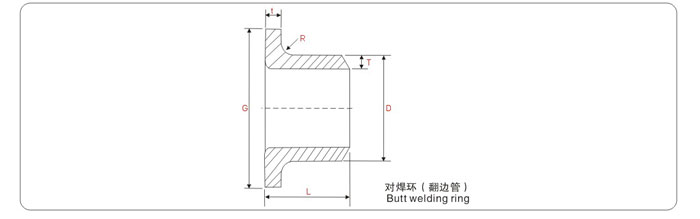

| 公稱直徑 | D | PN0.6MPa(6bar) | PN1.0MPa(10bar) | PN1.6MPa(16bar) | PN2.5MPa(25bar) | ||||||||||
| DN | in | A系列 | B系列 | L | G | R | L | G | R | L | G | R | L | G | R |
| 15 | 1/2 | 21.3 | 18 | 30 | 38 | 2 | 38 | 46 | 2 | 38 | 46 | 2 | 38 | 46 | 2 |
| 20 | 3/4 | 26.7 | 25 | 32 | 48 | 2 | 40 | 56 | 2 | 40 | 56 | 2 | 40 | 56 | 2 |
| 25 | 1 | 33.4 | 32 | 35 | 58 | 3 | 40 | 65 | 3 | 40 | 65 | 3 | 40 | 65 | 3 |
| 32 | 11/4 | 42.2 | 38 | 35 | 69 | 3 | 42 | 76 | 3 | 42 | 76 | 3 | 42 | 76 | 3 |
| 40 | 11/2 | 48.3 | 45 | 38 | 78 | 3 | 45 | 84 | 3 | 45 | 84 | 3 | 45 | 84 | 3 |
| 50 | 2 | 60.3 | 57 | 38 | 88 | 3 | 48 | 99 | 3 | 48 | 99 | 3 | 48 | 99 | 3 |
| 65 | 21/2 | 76.1 | 76 | 38 | 108 | 3 | 48 | 118 | 3 | 48 | 118 | 3 | 58 | 118 | 3 |
| 80 | 3 | 88.9 | 89 | 42 | 124 | 4 | 50 | 132 | 4 | 50 | 132 | 4 | 58 | 132 | 4 |
| 100 | 4 | 114.3 | 108 | 42 | 144 | 4 | 52 | 156 | 4 | 52 | 156 | 4 | 65 | 156 | 4 |
| 125 | 5 | 139.7 | 133 | 48 | 174 | 4 | 55 | 184 | 4 | 55 | 184 | 4 | 68 | 184 | 4 |
| 150 | 6 | 168.3 | 159 | 48 | 199 | 4 | 55 | 211 | 4 | 55 | 211 | 4 | 75 | 211 | 4 |
| 200 | 8 | 219.1 | 219 | 55 | 254 | 5 | 62 | 266 | 5 | 62 | 266 | 5 | 80 | 274 | 5 |
| 250 | 10 | 273.0 | 273 | 60 | 309 | 5 | 68 | 319 | 5 | 70 | 319 | 5 | 88 | 330 | 5 |
| 300 | 12 | 325.9 | 325 | 62 | 363 | 5 | 68 | 370 | 5 | 78 | 370 | 5 | 92 | 389 | 5 |
| 350 | 14 | 355.6 | 377 | 62 | 413 | 5 | 68 | 429 | 5 | 82 | 429 | 5 | 100 | 448 | 5 |
| 400 | 16 | 406.4 | 426 | 65 | 463 | 5 | 72 | 480 | 5 | 85 | 480 | 5 | 110 | 503 | 5 |
| 450 | 18 | 457.2 | 478 | 65 | 518 | 5 | 72 | 530 | 5 | 87 | 548 | 5 | 110 | 548 | 5 |
| 500 | 20 | 508.0 | 529 | 68 | 568 | 6 | 75 | 582 | 6 | 90 | 609 | 6 | 125 | 609 | 6 |
| 600 | 24 | 609.6 | 630 | 70 | 667 | 6 | 80 | 682 | 6 | 95 | 720 | 6 | 125 | 720 | 6 |
